Tx calibration problem using LMS7002M

Dear Lime Team(@Zack )

I am trying to test the transmitting sector of my EVB board under two different situations but there are some problems.

Situation 1:
In the CLKGEN tab, I select “FCLKH” to “DAC” and “CLK_H” is set to 40(MHz);
In the SXT tab, the “Frequency” is set to 2140(MHz);
In the TxTSP tab, I select “Test signal” as “Input source” and “TSGFCW” is set to “TSP clk / 4”;
In the TBB tab, “RF bandwidth” is set to 8(MHz).

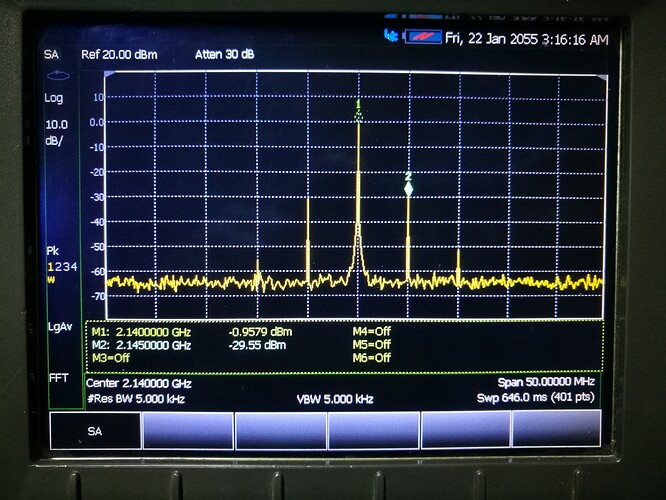

Under this situation, the I/Q imbalance can be corrected by the corrector but the LO leakage is strong. And the DC corrector, which is not bypass, can not work.

Situation 2:
In the CLKGEN, SXT and TBB tab, the settings are still the same;
In the TxTSP tab, I select the “LML output” as “Input source”;
I have generated two quadrature tuning signals in my FPGA board. The frequency of the tuning signals are both 5(MHz) and their sample rate is both 20(MHz). I transmit these signals using FCLK(40MHz) under the instructions of TRXIQ protocol.I connect my FPGA board with EVB board via J7 connector. And the LimeLight port mode is “TRXIQ”.

Under this situation, both I/Q imbalance and LO leakage can not be corrected by the corresponding corrector.

The ini files corresponding to the situation1 and 2 is in the follow appendix.

Thank you very much for your help.
Best regards,
Stanley

Appendix 1
[file_info]
type=lms7002m_minimal_config
version=1
[lms7002_registers_a]
0x0020=0xFFFD
0x0021=0x0E9F
0x0022=0x07DF
0x0023=0x0050
0x0024=0xC4E4
0x0025=0x0101
0x0026=0x0101
0x0027=0x05E4
0x0028=0x0101
0x0029=0x0101
0x002A=0x0086
0x002B=0x0038
0x002C=0x0000
0x002D=0x0000
0x002E=0x0000
0x002F=0x3840
0x0081=0x0000
0x0082=0xE001
0x0084=0x0400
0x0085=0x0001
0x0086=0x4B01
0x0087=0x0000
0x0088=0x0390
0x0089=0x10E0
0x008A=0x0514
0x008B=0x24F6
0x008C=0x267B
0x0092=0x0001
0x0093=0x0200
0x0094=0x0000
0x0095=0x0000
0x0096=0x0000
0x0097=0x0000
0x0098=0x0000
0x0099=0x6565
0x009A=0x658C
0x009B=0x6565
0x009C=0x658C
0x009D=0x6565
0x009E=0x658C
0x009F=0x658C
0x00A0=0x6565
0x00A1=0x6565
0x00A2=0x6565
0x00A3=0x6565
0x00A4=0x6565
0x00A5=0x6565
0x00A6=0x0001
0x00A7=0x6565
0x00A8=0x0000
0x00A9=0x8000
0x00AA=0x0000
0x00AB=0x0040
0x00AC=0x2000
0x00AD=0x03FF
0x00AE=0x0000
0x0100=0x3409
0x0101=0xE001
0x0102=0x4180
0x0103=0x0B78
0x0104=0x0088
0x0105=0x0011
0x0106=0x318C
0x0107=0x318C
0x0108=0xFD8C
0x0109=0x9023
0x010A=0x17BB
0x010C=0x8825
0x010D=0x01C8
0x010E=0x171D
0x010F=0x3042
0x0110=0x0BFF
0x0111=0x03F2
0x0112=0xF9A1
0x0113=0x03FF
0x0114=0x0010
0x0115=0x0009
0x0116=0x8180
0x0117=0x059C
0x0118=0x018C
0x0119=0x5296
0x011A=0x2600
0x011C=0xA941
0x011D=0x9999
0x011E=0x066F
0x011F=0x3600
0x0120=0xB980
0x0121=0x8350
0x0122=0x0514
0x0123=0x267B
0x0124=0x0000
0x0200=0x0105
0x0201=0x010D
0x0202=0x05EF
0x0203=0x0047
0x0204=0xCB97
0x0205=0x0003
0x0206=0x0000
0x0207=0x0000
0x0208=0x81F0
0x0209=0x0000
0x020A=0x0080
0x020B=0x4000
0x020C=0x8000
0x0240=0x0020
0x0241=0x0000
0x0242=0x0000
0x0243=0x0000
0x0244=0x0000
0x0245=0x0000
0x0246=0x0000
0x0247=0x0000
0x0248=0x0000
0x0249=0x0000
0x024A=0x0000
0x024B=0x0000
0x024C=0x0000
0x024D=0x0000
0x024E=0x0000
0x024F=0x0000
0x0250=0x0000
0x0251=0x0000
0x0252=0x0000
0x0253=0x0000
0x0254=0x0000
0x0255=0x0000
0x0256=0x0000
0x0257=0x0000
0x0258=0x0000
0x0259=0x0000
0x025A=0x0000
0x025B=0x0000
0x025C=0x0000
0x025D=0x0000
0x025E=0x0000
0x025F=0x0000
0x0260=0x0000
0x0261=0x0000
0x0280=0xF232
0x0281=0x0000
0x0282=0x0000
0x0283=0x0000
0x0284=0x0000
0x0285=0x0000
0x0286=0x0000
0x0287=0x0000
0x0288=0x7231
0x0289=0x0000
0x028A=0x0000
0x028B=0x0000
0x028C=0x0000
0x028D=0x0000
0x028E=0x0000
0x028F=0x0000
0x0290=0x0000
0x0291=0x0000
0x0292=0x0000
0x0293=0x0000
0x0294=0x0000
0x0295=0x0000
0x0296=0x0000
0x0297=0x0000
0x0298=0x0000
0x0299=0x0000
0x029A=0x0000
0x029B=0x0000
0x029C=0x0000
0x029D=0x0000
0x029E=0x0000
0x029F=0x0000
0x02A0=0x0000
0x02A1=0x0000
0x02A2=0x0000
0x02A3=0x0000
0x02A4=0x0000
0x02A5=0x0000
0x02A6=0x0000
0x02A7=0x0000
0x02C0=0x0000
0x02C1=0x0000
0x02C2=0x0000
0x02C3=0x0000
0x02C4=0x0000
0x02C5=0x0000
0x02C6=0x0000
0x02C7=0x0000
0x02C8=0x0000
0x02C9=0x0000
0x02CA=0x0000
0x02CB=0x0000
0x02CC=0x0000
0x02CD=0x0000
0x02CE=0x0000
0x02CF=0x0000
0x02D0=0x0000
0x02D1=0x0000
0x02D2=0x0000
0x02D3=0x0000
0x02D4=0x0000
0x02D5=0x0000
0x02D6=0x0000
0x02D7=0x0000
0x02D8=0x0000
0x02D9=0x0000
0x02DA=0x0000
0x02DB=0x0000
0x02DC=0x0000
0x02DD=0x0000
0x02DE=0x0000
0x02DF=0x0000
0x02E0=0x0000
0x02E1=0x0000
0x02E2=0x0000
0x02E3=0x0000
0x02E4=0x0000
0x02E5=0x0000
0x02E6=0x0000
0x02E7=0x0000
0x0300=0x0000
0x0301=0x0000
0x0302=0x0000
0x0303=0x0000
0x0304=0x0000
0x0305=0x0000
0x0306=0x0000
0x0307=0x0000
0x0308=0x0000
0x0309=0x0000
0x030A=0x0000
0x030B=0x0000
0x030C=0x0000
0x030D=0x0000
0x030E=0x0000
0x030F=0x0000
0x0310=0x0000
0x0311=0x0000
0x0312=0x0000
0x0313=0x0000
0x0314=0x0000
0x0315=0x0000
0x0316=0x0000
0x0317=0x0000
0x0318=0x0000
0x0319=0x0000
0x031A=0x0000
0x031B=0x0000
0x031C=0x0000
0x031D=0x0000
0x031E=0x0000
0x031F=0x0000
0x0320=0x0000
0x0321=0x0000
0x0322=0x0000
0x0323=0x0000
0x0324=0x0000
0x0325=0x0000
0x0326=0x0000
0x0327=0x0000
0x0340=0x0000
0x0341=0x0000
0x0342=0x0000
0x0343=0x0000
0x0344=0x0000
0x0345=0x0000
0x0346=0x0000
0x0347=0x0000
0x0348=0x0000
0x0349=0x0000
0x034A=0x0000
0x034B=0x0000
0x034C=0x0000
0x034D=0x0000
0x034E=0x0000
0x034F=0x0000
0x0350=0x0000
0x0351=0x0000
0x0352=0x0000
0x0353=0x0000
0x0354=0x0000
0x0355=0x0000
0x0356=0x0000
0x0357=0x0000
0x0358=0x0000
0x0359=0x0000
0x035A=0x0000
0x035B=0x0000
0x035C=0x0000
0x035D=0x0000
0x035E=0x0000
0x035F=0x0000
0x0360=0x0000
0x0361=0x0000
0x0362=0x0000
0x0363=0x0000
0x0364=0x0000
0x0365=0x0000
0x0366=0x0000
0x0367=0x0000
0x0380=0x0000
0x0381=0x0000
0x0382=0x0000
0x0383=0x0000
0x0384=0x0000
0x0385=0x0000
0x0386=0x0000
0x0387=0x0000
0x0388=0x0000
0x0389=0x0000
0x038A=0x0000
0x038B=0x0000
0x038C=0x0000
0x038D=0x0000
0x038E=0x0000
0x038F=0x0000
0x0390=0x0000
0x0391=0x0000
0x0392=0x0000
0x0393=0x0000
0x0394=0x0000
0x0395=0x0000
0x0396=0x0000
0x0397=0x0000
0x0398=0x0000
0x0399=0x0000
0x039A=0x0000
0x039B=0x0000
0x039C=0x0000
0x039D=0x0000
0x039E=0x0000
0x039F=0x0000
0x03A0=0x0000
0x03A1=0x0000
0x03A2=0x0000
0x03A3=0x0000
0x03A4=0x0000
0x03A5=0x0000
0x03A6=0x0000
0x03A7=0x0000
0x0400=0x2081
0x0401=0x07FF
0x0402=0x07CB
0x0403=0x0039
0x0404=0x0000
0x0405=0x07F1
0x0406=0x0000
0x0407=0x0000
0x0408=0x03E8
0x0409=0xFFE0
0x040A=0x2006
0x040B=0x7FFF
0x040C=0x00F8
0x040D=0x0000
0x040E=0x0001
0x040F=0x07B7
0x0440=0x0021
0x0441=0x0000
0x0442=0x0000
0x0443=0x0000
0x0444=0x0000
0x0445=0x0000
0x0446=0x0000
0x0447=0x0000
0x0448=0x0000
0x0449=0x0000
0x044A=0x0000
0x044B=0x0000
0x044C=0x0000
0x044D=0x0000
0x044E=0x0000
0x044F=0x0000
0x0450=0x0000
0x0451=0x0000
0x0452=0x0000
0x0453=0x0000
0x0454=0x0000
0x0455=0x0000
0x0456=0x0000
0x0457=0x0000
0x0458=0x0000
0x0459=0x0000
0x045A=0x0000
0x045B=0x0000
0x045C=0x0000
0x045D=0x0000
0x045E=0x0000
0x045F=0x0000
0x0460=0x0000
0x0461=0x0000
0x0480=0x0000
0x0481=0x0000
0x0482=0x0000
0x0483=0x0000
0x0484=0x0000
0x0485=0x0000
0x0486=0x0000
0x0487=0x0000
0x0488=0x0000
0x0489=0x0000
0x048A=0x0000
0x048B=0x0000
0x048C=0x0000
0x048D=0x0000
0x048E=0x0000
0x048F=0x0000
0x0490=0x0000
0x0491=0x0000
0x0492=0x0000
0x0493=0x0000
0x0494=0x0000
0x0495=0x0000
0x0496=0x0000
0x0497=0x0000
0x0498=0x0000
0x0499=0x0000
0x049A=0x0000
0x049B=0x0000
0x049C=0x0000
0x049D=0x0000
0x049E=0x0000
0x049F=0x0000
0x04A0=0x0000
0x04A1=0x0000
0x04A2=0x0000
0x04A3=0x0000
0x04A4=0x0000
0x04A5=0x0000
0x04A6=0x0000
0x04A7=0x0000
0x04C0=0x0000
0x04C1=0x0000
0x04C2=0x0000
0x04C3=0x0000
0x04C4=0x0000
0x04C5=0x0000
0x04C6=0x0000
0x04C7=0x0000
0x04C8=0x0000
0x04C9=0x0000
0x04CA=0x0000
0x04CB=0x0000
0x04CC=0x0000
0x04CD=0x0000
0x04CE=0x0000
0x04CF=0x0000
0x04D0=0x0000
0x04D1=0x0000
0x04D2=0x0000
0x04D3=0x0000
0x04D4=0x0000
0x04D5=0x0000
0x04D6=0x0000
0x04D7=0x0000
0x04D8=0x0000
0x04D9=0x0000
0x04DA=0x0000
0x04DB=0x0000
0x04DC=0x0000
0x04DD=0x0000
0x04DE=0x0000
0x04DF=0x0000
0x04E0=0x0000
0x04E1=0x0000
0x04E2=0x0000
0x04E3=0x0000
0x04E4=0x0000
0x04E5=0x0000
0x04E6=0x0000
0x04E7=0x0000
0x0500=0x0000
0x0501=0x0000
0x0502=0x0000
0x0503=0x0000
0x0504=0x0000
0x0505=0x0000
0x0506=0x0000
0x0507=0x0000
0x0508=0x0000
0x0509=0x0000
0x050A=0x0000
0x050B=0x0000
0x050C=0x0000
0x050D=0x0000
0x050E=0x0000
0x050F=0x0000
0x0510=0x0000
0x0511=0x0000
0x0512=0x0000
0x0513=0x0000
0x0514=0x0000
0x0515=0x0000
0x0516=0x0000
0x0517=0x0000
0x0518=0x0000
0x0519=0x0000
0x051A=0x0000
0x051B=0x0000
0x051C=0x0000
0x051D=0x0000
0x051E=0x0000
0x051F=0x0000
0x0520=0x0000
0x0521=0x0000
0x0522=0x0000
0x0523=0x0000
0x0524=0x0000
0x0525=0x0000
0x0526=0x0000
0x0527=0x0000
0x0540=0x0000
0x0541=0x0000
0x0542=0x0000
0x0543=0x0000
0x0544=0x0000
0x0545=0x0000
0x0546=0x0000
0x0547=0x0000
0x0548=0x0000
0x0549=0x0000
0x054A=0x0000
0x054B=0x0000
0x054C=0x0000
0x054D=0x0000
0x054E=0x0000
0x054F=0x0000
0x0550=0x0000
0x0551=0x0000
0x0552=0x0000
0x0553=0x0000
0x0554=0x0000
0x0555=0x0000
0x0556=0x0000
0x0557=0x0000
0x0558=0x0000
0x0559=0x0000
0x055A=0x0000
0x055B=0x0000
0x055C=0x0000
0x055D=0x0000
0x055E=0x0000
0x055F=0x0000
0x0560=0x0000
0x0561=0x0000
0x0562=0x0000
0x0563=0x0000
0x0564=0x0000
0x0565=0x0000
0x0566=0x0000
0x0567=0x0000
0x0580=0x0000
0x0581=0x0000
0x0582=0x0000
0x0583=0x0000
0x0584=0x0000
0x0585=0x0000
0x0586=0x0000
0x0587=0x0000
0x0588=0x0000
0x0589=0x0000
0x058A=0x0000
0x058B=0x0000
0x058C=0x0000
0x058D=0x0000
0x058E=0x0000
0x058F=0x0000
0x0590=0x0000
0x0591=0x0000
0x0592=0x0000
0x0593=0x0000
0x0594=0x0000
0x0595=0x0000
0x0596=0x0000
0x0597=0x0000
0x0598=0x0000
0x0599=0x0000
0x059A=0x0000
0x059B=0x0000
0x059C=0x0000
0x059D=0x0000
0x059E=0x0000
0x059F=0x0000
0x05A0=0x0000
0x05A1=0x0000
0x05A2=0x0000
0x05A3=0x0000
0x05A4=0x0000
0x05A5=0x0000
0x05A6=0x0000
0x05A7=0x0000
[lms7002_registers_b]
0x0100=0x3409
0x0101=0x7808
0x0102=0x3180
0x0103=0x0A12
0x0104=0x0088
0x0105=0x0011
0x0106=0x318C
0x0107=0x318C
0x0108=0x9426
0x0109=0x6100
0x010A=0x1C24
0x010C=0x88FD
0x010D=0x009E
0x010E=0x2040
0x010F=0x3042
0x0110=0x0BF4
0x0111=0x0083
0x0112=0xC0E6
0x0113=0x0041
0x0114=0x008D
0x0115=0x0009
0x0116=0x8180
0x0117=0x280C
0x0118=0x018C
0x0119=0x98C0
0x011A=0x2E02
0x011C=0xA141
0x011D=0x0000
0x011E=0x0670
0x011F=0x3600
0x0120=0xB9FF
0x0121=0x3358
0x0122=0x033F
0x0123=0x267B
0x0124=0x0000
0x0200=0x0085
0x0201=0x07FF
0x0202=0x07DB
0x0203=0x0147
0x0204=0x2FE7
0x0205=0x0000
0x0206=0x0000
0x0207=0x0000
0x0208=0x0000
0x0209=0x0000
0x020A=0x0080
0x020B=0x4000
0x020C=0x7FFF
0x0240=0x0020
0x0241=0x0000
0x0242=0x0000
0x0243=0x0000
0x0244=0x0000
0x0245=0x0000
0x0246=0x0000
0x0247=0x0000
0x0248=0x0000
0x0249=0x0000
0x024A=0x0000
0x024B=0x0000
0x024C=0x0000
0x024D=0x0000
0x024E=0x0000
0x024F=0x0000
0x0250=0x0000
0x0251=0x0000
0x0252=0x0000
0x0253=0x0000
0x0254=0x0000
0x0255=0x0000
0x0256=0x0000
0x0257=0x0000
0x0258=0x0000
0x0259=0x0000
0x025A=0x0000
0x025B=0x0000
0x025C=0x0000
0x025D=0x0000
0x025E=0x0000
0x025F=0x0000
0x0260=0x0000
0x0261=0x0000
0x0280=0x0000
0x0281=0x0000
0x0282=0x0000
0x0283=0x0000
0x0284=0x0000
0x0285=0x0000
0x0286=0x0000
0x0287=0x0000
0x0288=0x0000
0x0289=0x0000
0x028A=0x0000
0x028B=0x0000
0x028C=0x0000
0x028D=0x0000
0x028E=0x0000
0x028F=0x0000
0x0290=0x0000
0x0291=0x0000
0x0292=0x0000
0x0293=0x0000
0x0294=0x0000
0x0295=0x0000
0x0296=0x0000
0x0297=0x0000
0x0298=0x0000
0x0299=0x0000
0x029A=0x0000
0x029B=0x0000
0x029C=0x0000
0x029D=0x0000
0x029E=0x0000
0x029F=0x0000
0x02A0=0x0000
0x02A1=0x0000
0x02A2=0x0000
0x02A3=0x0000
0x02A4=0x0000
0x02A5=0x0000
0x02A6=0x0000
0x02A7=0x0000
0x02C0=0x0000
0x02C1=0x0000
0x02C2=0x0000
0x02C3=0x0000
0x02C4=0x0000
0x02C5=0x0000
0x02C6=0x0000
0x02C7=0x0000
0x02C8=0x0000
0x02C9=0x0000
0x02CA=0x0000
0x02CB=0x0000
0x02CC=0x0000
0x02CD=0x0000
0x02CE=0x0000
0x02CF=0x0000
0x02D0=0x0000
0x02D1=0x0000
0x02D2=0x0000
0x02D3=0x0000
0x02D4=0x0000
0x02D5=0x0000
0x02D6=0x0000
0x02D7=0x0000
0x02D8=0x0000
0x02D9=0x0000
0x02DA=0x0000
0x02DB=0x0000
0x02DC=0x0000
0x02DD=0x0000
0x02DE=0x0000
0x02DF=0x0000
0x02E0=0x0000
0x02E1=0x0000
0x02E2=0x0000
0x02E3=0x0000
0x02E4=0x0000
0x02E5=0x0000
0x02E6=0x0000
0x02E7=0x0000
0x0300=0x0000
0x0301=0x0000
0x0302=0x0000
0x0303=0x0000
0x0304=0x0000
0x0305=0x0000
0x0306=0x0000
0x0307=0x0000
0x0308=0x0000
0x0309=0x0000
0x030A=0x0000
0x030B=0x0000
0x030C=0x0000
0x030D=0x0000
0x030E=0x0000
0x030F=0x0000
0x0310=0x0000
0x0311=0x0000
0x0312=0x0000
0x0313=0x0000
0x0314=0x0000
0x0315=0x0000
0x0316=0x0000
0x0317=0x0000
0x0318=0x0000
0x0319=0x0000
0x031A=0x0000
0x031B=0x0000
0x031C=0x0000
0x031D=0x0000
0x031E=0x0000
0x031F=0x0000
0x0320=0x0000
0x0321=0x0000
0x0322=0x0000
0x0323=0x0000
0x0324=0x0000
0x0325=0x0000
0x0326=0x0000
0x0327=0x0000
0x0340=0x0000
0x0341=0x0000
0x0342=0x0000
0x0343=0x0000
0x0344=0x0000
0x0345=0x0000
0x0346=0x0000
0x0347=0x0000
0x0348=0x0000
0x0349=0x0000
0x034A=0x0000
0x034B=0x0000
0x034C=0x0000
0x034D=0x0000
0x034E=0x0000
0x034F=0x0000
0x0350=0x0000
0x0351=0x0000
0x0352=0x0000
0x0353=0x0000
0x0354=0x0000
0x0355=0x0000
0x0356=0x0000
0x0357=0x0000
0x0358=0x0000
0x0359=0x0000
0x035A=0x0000
0x035B=0x0000
0x035C=0x0000
0x035D=0x0000
0x035E=0x0000
0x035F=0x0000
0x0360=0x0000
0x0361=0x0000
0x0362=0x0000
0x0363=0x0000
0x0364=0x0000
0x0365=0x0000
0x0366=0x0000
0x0367=0x0000
0x0380=0x0000
0x0381=0x0000
0x0382=0x0000
0x0383=0x0000
0x0384=0x0000
0x0385=0x0000
0x0386=0x0000
0x0387=0x0000
0x0388=0x0000
0x0389=0x0000
0x038A=0x0000
0x038B=0x0000
0x038C=0x0000
0x038D=0x0000
0x038E=0x0000
0x038F=0x0000
0x0390=0x0000
0x0391=0x0000
0x0392=0x0000
0x0393=0x0000
0x0394=0x0000
0x0395=0x0000
0x0396=0x0000
0x0397=0x0000
0x0398=0x0000
0x0399=0x0000
0x039A=0x0000
0x039B=0x0000
0x039C=0x0000
0x039D=0x0000
0x039E=0x0000
0x039F=0x0000
0x03A0=0x0000
0x03A1=0x0000
0x03A2=0x0000
0x03A3=0x0000
0x03A4=0x0000
0x03A5=0x0000
0x03A6=0x0000
0x03A7=0x0000
0x0400=0x6081
0x0401=0x07FF
0x0402=0x07FF
0x0403=0x0000
0x0404=0x0000
0x0405=0x0000
0x0406=0x0000
0x0407=0x0000
0x0408=0x0000
0x0409=0x0000
0x040A=0x0000
0x040B=0x7FFF
0x040C=0x0080
0x040D=0x0000
0x040E=0x0000
0x040F=0x0000
0x0440=0x0020
0x0441=0x0000
0x0442=0x0000
0x0443=0x0000
0x0444=0x0000
0x0445=0x0000
0x0446=0x0000
0x0447=0x0000
0x0448=0x0000
0x0449=0x0000
0x044A=0x0000
0x044B=0x0000
0x044C=0x0000
0x044D=0x0000
0x044E=0x0000
0x044F=0x0000
0x0450=0x0000
0x0451=0x0000
0x0452=0x0000
0x0453=0x0000
0x0454=0x0000
0x0455=0x0000
0x0456=0x0000
0x0457=0x0000
0x0458=0x0000
0x0459=0x0000
0x045A=0x0000
0x045B=0x0000
0x045C=0x0000
0x045D=0x0000
0x045E=0x0000
0x045F=0x0000
0x0460=0x0000
0x0461=0x0000
0x0480=0x18A4
0x0481=0xC025
0x0482=0x58D7
0x0483=0xB768
0x0484=0xEF38
0x0485=0xD7D1
0x0486=0x8049
0x0487=0xD312
0x0488=0x21DB
0x0489=0xC924
0x048A=0x5521
0x048B=0xA3E3
0x048C=0x8E9C
0x048D=0x7619
0x048E=0x02CE
0x048F=0xA8D3
0x0490=0x8662
0x0491=0xC2CB
0x0492=0x76D7
0x0493=0x96A5
0x0494=0xC491
0x0495=0xB137
0x0496=0x2DAB
0x0497=0xC1EA
0x0498=0x4EB5
0x0499=0xB529
0x049A=0xFD97
0x049B=0xB338
0x049C=0x230C
0x049D=0x8CCE
0x049E=0x81F0
0x049F=0x320D
0x04A0=0x7119
0x04A1=0x81E9
0x04A2=0x2B4D
0x04A3=0x6A2B
0x04A4=0x9AAA
0x04A5=0xDED6
0x04A6=0xD846
0x04A7=0x4449
0x04C0=0x6A29
0x04C1=0x3366
0x04C2=0xDD8A
0x04C3=0x8879
0x04C4=0x7ED0
0x04C5=0x146E
0x04C6=0x233A
0x04C7=0xA520
0x04C8=0x11DD
0x04C9=0x4145
0x04CA=0x7CDF
0x04CB=0x505C
0x04CC=0x2A2C
0x04CD=0x977E
0x04CE=0x3215
0x04CF=0xFD6F
0x04D0=0x9F76
0x04D1=0x8602
0x04D2=0x42C1
0x04D3=0xD1BC
0x04D4=0x7F00
0x04D5=0x3308
0x04D6=0x4CA9
0x04D7=0xC2E1
0x04D8=0x4EF9
0x04D9=0x69E9
0x04DA=0xC393
0x04DB=0x6A45
0x04DC=0x8657
0x04DD=0x631F
0x04DE=0xC57A
0x04DF=0x0331
0x04E0=0x8D3D
0x04E1=0x85B4
0x04E2=0x254D
0x04E3=0xF87F
0x04E4=0x34C5
0x04E5=0xDAB2
0x04E6=0xB989
0x04E7=0x616D
0x0500=0x8FD6
0x0501=0x1408
0x0502=0xD141
0x0503=0x3C36
0x0504=0xF533
0x0505=0xF609
0x0506=0x8362
0x0507=0xFF44
0x0508=0x9970
0x0509=0xF867
0x050A=0x5E82
0x050B=0x0AB9
0x050C=0xDE08
0x050D=0xD110
0x050E=0xA838
0x050F=0xABCA
0x0510=0xB1F2
0x0511=0x7BFE
0x0512=0x4008
0x0513=0x662C
0x0514=0x7155
0x0515=0x6B80
0x0516=0x14D9
0x0517=0x4469
0x0518=0xE9EA
0x0519=0x64B1
0x051A=0x419D
0x051B=0xC598
0x051C=0xFA24
0x051D=0x1FA9
0x051E=0xFB16
0x051F=0x566A
0x0520=0x5124
0x0521=0x73C1
0x0522=0x3936
0x0523=0xDD3F
0x0524=0x01CA
0x0525=0xE854
0x0526=0xF10C
0x0527=0x8349
0x0540=0x8FC2
0x0541=0xBC86
0x0542=0xDEF6
0x0543=0x78AF
0x0544=0x012C
0x0545=0x92C0
0x0546=0x5F08
0x0547=0x7F71
0x0548=0x96B2
0x0549=0x4C88
0x054A=0x8383
0x054B=0xDB5D
0x054C=0xA131
0x054D=0xA497
0x054E=0xCC0D
0x054F=0x808A
0x0550=0x3452
0x0551=0x41AD
0x0552=0x1D70
0x0553=0x45D4
0x0554=0xD127
0x0555=0x1AE8
0x0556=0x80AB
0x0557=0x9024
0x0558=0x1143
0x0559=0x31C0
0x055A=0x3250
0x055B=0xCAF4
0x055C=0x7B40
0x055D=0xC09C
0x055E=0x2988
0x055F=0xAD42
0x0560=0x7568
0x0561=0x4AB1
0x0562=0xA4E1
0x0563=0x5CB4
0x0564=0xADA1
0x0565=0x9A02
0x0566=0xC802
0x0567=0x6DD9
0x0580=0x01C6
0x0581=0x3C28
0x0582=0x48DB
0x0583=0xA365
0x0584=0xC5BB
0x0585=0xB17C
0x0586=0x9E91
0x0587=0x0BF9
0x0588=0x5A69
0x0589=0x3F29
0x058A=0x710B
0x058B=0x62D9
0x058C=0x9544
0x058D=0x101C
0x058E=0x9149
0x058F=0x25C2
0x0590=0xD4F1
0x0591=0x5588
0x0592=0x95A1
0x0593=0x3362
0x0594=0x0B61
0x0595=0x4149
0x0596=0x278D
0x0597=0x79AD
0x0598=0x1CC8
0x0599=0x7870
0x059A=0xF48D
0x059B=0xFA6C
0x059C=0xDD0D
0x059D=0x3B08
0x059E=0x3853
0x059F=0x9671
0x05A0=0x2049
0x05A1=0xDE72
0x05A2=0x4D0D
0x05A3=0x0B06
0x05A4=0xD106
0x05A5=0x0F59
0x05A6=0xC013
0x05A7=0xB600
[reference_clocks]
sxt_ref_clk_mhz=40
sxr_ref_clk_mhz=40

Appendix 2
[file_info]
type=lms7002m_minimal_config
version=1
[lms7002_registers_a]
0x0020=0xFFFD
0x0021=0x0E9F
0x0022=0x07DF
0x0023=0x0050
0x0024=0xC4E4
0x0025=0x0101
0x0026=0x0101
0x0027=0x05E4
0x0028=0x0101
0x0029=0x0101
0x002A=0x0086
0x002B=0x0038
0x002C=0x0000
0x002D=0x0000
0x002E=0x0000
0x002F=0x3840
0x0081=0x0000
0x0082=0xE001
0x0084=0x0400
0x0085=0x0001
0x0086=0x4B01
0x0087=0x0000
0x0088=0x0390
0x0089=0x10E0
0x008A=0x0514
0x008B=0x24F6
0x008C=0x267B
0x0092=0x0001
0x0093=0x0200
0x0094=0x0000
0x0095=0x0000
0x0096=0x0000
0x0097=0x0000
0x0098=0x0000
0x0099=0x6565
0x009A=0x658C
0x009B=0x6565
0x009C=0x658C
0x009D=0x6565
0x009E=0x658C
0x009F=0x658C
0x00A0=0x6565
0x00A1=0x6565
0x00A2=0x6565
0x00A3=0x6565
0x00A4=0x6565
0x00A5=0x6565
0x00A6=0x0001
0x00A7=0x6565
0x00A8=0x0000
0x00A9=0x8000
0x00AA=0x0000
0x00AB=0x0040
0x00AC=0x2000
0x00AD=0x03FF
0x00AE=0x0000
0x0100=0x3409
0x0101=0xE001
0x0102=0x4180
0x0103=0x0B78
0x0104=0x0088
0x0105=0x0011
0x0106=0x318C
0x0107=0x318C
0x0108=0xFD8C
0x0109=0x9023
0x010A=0x17BB
0x010C=0x8825
0x010D=0x01C8
0x010E=0x171D
0x010F=0x3042
0x0110=0x0BFF
0x0111=0x03F2
0x0112=0xF9A1
0x0113=0x03FF
0x0114=0x0010
0x0115=0x0009
0x0116=0x8180
0x0117=0x059C
0x0118=0x018C
0x0119=0x5296
0x011A=0x2600
0x011C=0xA941
0x011D=0x9999
0x011E=0x066F
0x011F=0x3600
0x0120=0xB980
0x0121=0x8350
0x0122=0x0514
0x0123=0x267B
0x0124=0x0000
0x0200=0x0101
0x0201=0x010D
0x0202=0x05EF
0x0203=0x0047
0x0204=0xCB97
0x0205=0x0003
0x0206=0x0000
0x0207=0x0000
0x0208=0x81F0
0x0209=0x0000
0x020A=0x0080
0x020B=0x4000
0x020C=0x8000
0x0240=0x0020
0x0241=0x0000
0x0242=0x0000
0x0243=0x0000
0x0244=0x0000
0x0245=0x0000
0x0246=0x0000
0x0247=0x0000
0x0248=0x0000
0x0249=0x0000
0x024A=0x0000
0x024B=0x0000
0x024C=0x0000
0x024D=0x0000
0x024E=0x0000
0x024F=0x0000
0x0250=0x0000
0x0251=0x0000
0x0252=0x0000
0x0253=0x0000
0x0254=0x0000
0x0255=0x0000
0x0256=0x0000
0x0257=0x0000
0x0258=0x0000
0x0259=0x0000
0x025A=0x0000
0x025B=0x0000
0x025C=0x0000
0x025D=0x0000
0x025E=0x0000
0x025F=0x0000
0x0260=0x0000
0x0261=0x0000
0x0280=0xF232
0x0281=0x0000
0x0282=0x0000
0x0283=0x0000
0x0284=0x0000
0x0285=0x0000
0x0286=0x0000
0x0287=0x0000
0x0288=0x7231
0x0289=0x0000
0x028A=0x0000
0x028B=0x0000
0x028C=0x0000
0x028D=0x0000
0x028E=0x0000
0x028F=0x0000
0x0290=0x0000
0x0291=0x0000
0x0292=0x0000
0x0293=0x0000
0x0294=0x0000
0x0295=0x0000
0x0296=0x0000
0x0297=0x0000
0x0298=0x0000
0x0299=0x0000
0x029A=0x0000
0x029B=0x0000
0x029C=0x0000
0x029D=0x0000
0x029E=0x0000
0x029F=0x0000
0x02A0=0x0000
0x02A1=0x0000
0x02A2=0x0000
0x02A3=0x0000
0x02A4=0x0000
0x02A5=0x0000
0x02A6=0x0000
0x02A7=0x0000
0x02C0=0x0000
0x02C1=0x0000
0x02C2=0x0000
0x02C3=0x0000
0x02C4=0x0000
0x02C5=0x0000
0x02C6=0x0000
0x02C7=0x0000
0x02C8=0x0000
0x02C9=0x0000
0x02CA=0x0000
0x02CB=0x0000
0x02CC=0x0000
0x02CD=0x0000
0x02CE=0x0000
0x02CF=0x0000
0x02D0=0x0000
0x02D1=0x0000
0x02D2=0x0000
0x02D3=0x0000
0x02D4=0x0000
0x02D5=0x0000
0x02D6=0x0000
0x02D7=0x0000
0x02D8=0x0000
0x02D9=0x0000
0x02DA=0x0000
0x02DB=0x0000
0x02DC=0x0000
0x02DD=0x0000
0x02DE=0x0000
0x02DF=0x0000
0x02E0=0x0000
0x02E1=0x0000
0x02E2=0x0000
0x02E3=0x0000
0x02E4=0x0000
0x02E5=0x0000
0x02E6=0x0000
0x02E7=0x0000
0x0300=0x0000
0x0301=0x0000
0x0302=0x0000
0x0303=0x0000
0x0304=0x0000
0x0305=0x0000
0x0306=0x0000
0x0307=0x0000
0x0308=0x0000
0x0309=0x0000
0x030A=0x0000
0x030B=0x0000
0x030C=0x0000
0x030D=0x0000
0x030E=0x0000
0x030F=0x0000
0x0310=0x0000
0x0311=0x0000
0x0312=0x0000
0x0313=0x0000
0x0314=0x0000
0x0315=0x0000
0x0316=0x0000
0x0317=0x0000
0x0318=0x0000
0x0319=0x0000
0x031A=0x0000
0x031B=0x0000
0x031C=0x0000
0x031D=0x0000
0x031E=0x0000
0x031F=0x0000
0x0320=0x0000
0x0321=0x0000
0x0322=0x0000
0x0323=0x0000
0x0324=0x0000
0x0325=0x0000
0x0326=0x0000
0x0327=0x0000
0x0340=0x0000
0x0341=0x0000
0x0342=0x0000
0x0343=0x0000
0x0344=0x0000
0x0345=0x0000
0x0346=0x0000
0x0347=0x0000
0x0348=0x0000
0x0349=0x0000
0x034A=0x0000
0x034B=0x0000
0x034C=0x0000
0x034D=0x0000
0x034E=0x0000
0x034F=0x0000
0x0350=0x0000
0x0351=0x0000
0x0352=0x0000
0x0353=0x0000
0x0354=0x0000
0x0355=0x0000
0x0356=0x0000
0x0357=0x0000
0x0358=0x0000
0x0359=0x0000
0x035A=0x0000
0x035B=0x0000
0x035C=0x0000
0x035D=0x0000
0x035E=0x0000
0x035F=0x0000
0x0360=0x0000
0x0361=0x0000
0x0362=0x0000
0x0363=0x0000
0x0364=0x0000
0x0365=0x0000
0x0366=0x0000
0x0367=0x0000
0x0380=0x0000
0x0381=0x0000
0x0382=0x0000
0x0383=0x0000
0x0384=0x0000
0x0385=0x0000
0x0386=0x0000
0x0387=0x0000
0x0388=0x0000
0x0389=0x0000
0x038A=0x0000
0x038B=0x0000
0x038C=0x0000
0x038D=0x0000
0x038E=0x0000
0x038F=0x0000
0x0390=0x0000
0x0391=0x0000
0x0392=0x0000
0x0393=0x0000
0x0394=0x0000
0x0395=0x0000
0x0396=0x0000
0x0397=0x0000
0x0398=0x0000
0x0399=0x0000
0x039A=0x0000
0x039B=0x0000
0x039C=0x0000
0x039D=0x0000
0x039E=0x0000
0x039F=0x0000
0x03A0=0x0000
0x03A1=0x0000
0x03A2=0x0000
0x03A3=0x0000
0x03A4=0x0000
0x03A5=0x0000
0x03A6=0x0000
0x03A7=0x0000
0x0400=0x2081
0x0401=0x07FF
0x0402=0x07CB
0x0403=0x0039
0x0404=0x0000
0x0405=0x07F1
0x0406=0x0000
0x0407=0x0000
0x0408=0x03E8
0x0409=0xFFE0
0x040A=0x2006
0x040B=0x7FFF
0x040C=0x00F8
0x040D=0x0000
0x040E=0x0001
0x040F=0x07B7
0x0440=0x0021
0x0441=0x0000
0x0442=0x0000
0x0443=0x0000
0x0444=0x0000
0x0445=0x0000
0x0446=0x0000
0x0447=0x0000
0x0448=0x0000
0x0449=0x0000
0x044A=0x0000
0x044B=0x0000
0x044C=0x0000
0x044D=0x0000
0x044E=0x0000
0x044F=0x0000
0x0450=0x0000
0x0451=0x0000
0x0452=0x0000
0x0453=0x0000
0x0454=0x0000
0x0455=0x0000
0x0456=0x0000
0x0457=0x0000
0x0458=0x0000
0x0459=0x0000
0x045A=0x0000
0x045B=0x0000
0x045C=0x0000
0x045D=0x0000
0x045E=0x0000
0x045F=0x0000
0x0460=0x0000
0x0461=0x0000
0x0480=0x0000
0x0481=0x0000
0x0482=0x0000
0x0483=0x0000
0x0484=0x0000
0x0485=0x0000
0x0486=0x0000
0x0487=0x0000
0x0488=0x0000
0x0489=0x0000
0x048A=0x0000
0x048B=0x0000
0x048C=0x0000
0x048D=0x0000
0x048E=0x0000
0x048F=0x0000
0x0490=0x0000
0x0491=0x0000
0x0492=0x0000
0x0493=0x0000
0x0494=0x0000
0x0495=0x0000
0x0496=0x0000
0x0497=0x0000
0x0498=0x0000
0x0499=0x0000
0x049A=0x0000
0x049B=0x0000
0x049C=0x0000
0x049D=0x0000
0x049E=0x0000
0x049F=0x0000
0x04A0=0x0000
0x04A1=0x0000
0x04A2=0x0000
0x04A3=0x0000
0x04A4=0x0000
0x04A5=0x0000
0x04A6=0x0000
0x04A7=0x0000
0x04C0=0x0000
0x04C1=0x0000
0x04C2=0x0000
0x04C3=0x0000
0x04C4=0x0000
0x04C5=0x0000
0x04C6=0x0000
0x04C7=0x0000
0x04C8=0x0000
0x04C9=0x0000
0x04CA=0x0000
0x04CB=0x0000
0x04CC=0x0000
0x04CD=0x0000
0x04CE=0x0000
0x04CF=0x0000
0x04D0=0x0000
0x04D1=0x0000
0x04D2=0x0000
0x04D3=0x0000
0x04D4=0x0000
0x04D5=0x0000
0x04D6=0x0000
0x04D7=0x0000
0x04D8=0x0000
0x04D9=0x0000
0x04DA=0x0000
0x04DB=0x0000
0x04DC=0x0000
0x04DD=0x0000
0x04DE=0x0000
0x04DF=0x0000
0x04E0=0x0000
0x04E1=0x0000
0x04E2=0x0000
0x04E3=0x0000
0x04E4=0x0000
0x04E5=0x0000
0x04E6=0x0000
0x04E7=0x0000
0x0500=0x0000
0x0501=0x0000
0x0502=0x0000
0x0503=0x0000
0x0504=0x0000
0x0505=0x0000
0x0506=0x0000
0x0507=0x0000
0x0508=0x0000
0x0509=0x0000
0x050A=0x0000
0x050B=0x0000
0x050C=0x0000
0x050D=0x0000
0x050E=0x0000
0x050F=0x0000
0x0510=0x0000
0x0511=0x0000
0x0512=0x0000
0x0513=0x0000
0x0514=0x0000
0x0515=0x0000
0x0516=0x0000
0x0517=0x0000
0x0518=0x0000
0x0519=0x0000
0x051A=0x0000
0x051B=0x0000
0x051C=0x0000
0x051D=0x0000
0x051E=0x0000
0x051F=0x0000
0x0520=0x0000
0x0521=0x0000
0x0522=0x0000
0x0523=0x0000
0x0524=0x0000
0x0525=0x0000
0x0526=0x0000
0x0527=0x0000
0x0540=0x0000
0x0541=0x0000
0x0542=0x0000
0x0543=0x0000
0x0544=0x0000
0x0545=0x0000
0x0546=0x0000
0x0547=0x0000
0x0548=0x0000
0x0549=0x0000
0x054A=0x0000
0x054B=0x0000
0x054C=0x0000
0x054D=0x0000
0x054E=0x0000
0x054F=0x0000
0x0550=0x0000
0x0551=0x0000
0x0552=0x0000
0x0553=0x0000
0x0554=0x0000
0x0555=0x0000
0x0556=0x0000
0x0557=0x0000
0x0558=0x0000
0x0559=0x0000
0x055A=0x0000
0x055B=0x0000
0x055C=0x0000
0x055D=0x0000
0x055E=0x0000
0x055F=0x0000
0x0560=0x0000
0x0561=0x0000
0x0562=0x0000
0x0563=0x0000
0x0564=0x0000
0x0565=0x0000
0x0566=0x0000
0x0567=0x0000
0x0580=0x0000
0x0581=0x0000
0x0582=0x0000
0x0583=0x0000
0x0584=0x0000
0x0585=0x0000
0x0586=0x0000
0x0587=0x0000
0x0588=0x0000
0x0589=0x0000
0x058A=0x0000
0x058B=0x0000
0x058C=0x0000
0x058D=0x0000
0x058E=0x0000
0x058F=0x0000
0x0590=0x0000
0x0591=0x0000
0x0592=0x0000
0x0593=0x0000
0x0594=0x0000
0x0595=0x0000
0x0596=0x0000
0x0597=0x0000
0x0598=0x0000
0x0599=0x0000
0x059A=0x0000
0x059B=0x0000
0x059C=0x0000
0x059D=0x0000
0x059E=0x0000
0x059F=0x0000
0x05A0=0x0000
0x05A1=0x0000
0x05A2=0x0000
0x05A3=0x0000
0x05A4=0x0000
0x05A5=0x0000
0x05A6=0x0000
0x05A7=0x0000
[lms7002_registers_b]
0x0100=0x3409
0x0101=0x7808
0x0102=0x3180
0x0103=0x0A12
0x0104=0x0088
0x0105=0x0011
0x0106=0x318C
0x0107=0x318C
0x0108=0x9426
0x0109=0x6100
0x010A=0x1C24
0x010C=0x88FD
0x010D=0x009E
0x010E=0x2040
0x010F=0x3042
0x0110=0x0BF4
0x0111=0x0083
0x0112=0xC0E6
0x0113=0x0041
0x0114=0x008D
0x0115=0x0009
0x0116=0x8180
0x0117=0x280C
0x0118=0x018C
0x0119=0x98C0
0x011A=0x2E02
0x011C=0xA141
0x011D=0x0000
0x011E=0x0670
0x011F=0x3600
0x0120=0xB9FF
0x0121=0x3358
0x0122=0x033F
0x0123=0x267B
0x0124=0x0000
0x0200=0x0085
0x0201=0x07FF
0x0202=0x07DB
0x0203=0x0147
0x0204=0x2FE7
0x0205=0x0000
0x0206=0x0000
0x0207=0x0000
0x0208=0x0000
0x0209=0x0000
0x020A=0x0080
0x020B=0x4000
0x020C=0x7FFF
0x0240=0x0020
0x0241=0x0000
0x0242=0x0000
0x0243=0x0000
0x0244=0x0000
0x0245=0x0000
0x0246=0x0000
0x0247=0x0000
0x0248=0x0000
0x0249=0x0000
0x024A=0x0000
0x024B=0x0000
0x024C=0x0000
0x024D=0x0000
0x024E=0x0000
0x024F=0x0000
0x0250=0x0000
0x0251=0x0000
0x0252=0x0000
0x0253=0x0000
0x0254=0x0000
0x0255=0x0000
0x0256=0x0000
0x0257=0x0000
0x0258=0x0000
0x0259=0x0000
0x025A=0x0000
0x025B=0x0000
0x025C=0x0000
0x025D=0x0000
0x025E=0x0000
0x025F=0x0000
0x0260=0x0000
0x0261=0x0000
0x0280=0x0000
0x0281=0x0000
0x0282=0x0000
0x0283=0x0000
0x0284=0x0000
0x0285=0x0000
0x0286=0x0000
0x0287=0x0000
0x0288=0x0000
0x0289=0x0000
0x028A=0x0000
0x028B=0x0000
0x028C=0x0000
0x028D=0x0000
0x028E=0x0000
0x028F=0x0000
0x0290=0x0000
0x0291=0x0000
0x0292=0x0000
0x0293=0x0000
0x0294=0x0000
0x0295=0x0000
0x0296=0x0000
0x0297=0x0000
0x0298=0x0000
0x0299=0x0000
0x029A=0x0000
0x029B=0x0000
0x029C=0x0000
0x029D=0x0000
0x029E=0x0000
0x029F=0x0000
0x02A0=0x0000
0x02A1=0x0000
0x02A2=0x0000
0x02A3=0x0000
0x02A4=0x0000
0x02A5=0x0000
0x02A6=0x0000
0x02A7=0x0000
0x02C0=0x0000
0x02C1=0x0000
0x02C2=0x0000
0x02C3=0x0000
0x02C4=0x0000
0x02C5=0x0000
0x02C6=0x0000
0x02C7=0x0000
0x02C8=0x0000
0x02C9=0x0000
0x02CA=0x0000
0x02CB=0x0000
0x02CC=0x0000
0x02CD=0x0000
0x02CE=0x0000
0x02CF=0x0000
0x02D0=0x0000
0x02D1=0x0000
0x02D2=0x0000
0x02D3=0x0000
0x02D4=0x0000
0x02D5=0x0000
0x02D6=0x0000
0x02D7=0x0000
0x02D8=0x0000
0x02D9=0x0000
0x02DA=0x0000
0x02DB=0x0000
0x02DC=0x0000
0x02DD=0x0000
0x02DE=0x0000
0x02DF=0x0000
0x02E0=0x0000
0x02E1=0x0000
0x02E2=0x0000
0x02E3=0x0000
0x02E4=0x0000
0x02E5=0x0000
0x02E6=0x0000
0x02E7=0x0000
0x0300=0x0000
0x0301=0x0000
0x0302=0x0000
0x0303=0x0000
0x0304=0x0000
0x0305=0x0000
0x0306=0x0000
0x0307=0x0000
0x0308=0x0000
0x0309=0x0000
0x030A=0x0000
0x030B=0x0000
0x030C=0x0000
0x030D=0x0000
0x030E=0x0000
0x030F=0x0000
0x0310=0x0000
0x0311=0x0000
0x0312=0x0000
0x0313=0x0000
0x0314=0x0000
0x0315=0x0000
0x0316=0x0000
0x0317=0x0000
0x0318=0x0000
0x0319=0x0000
0x031A=0x0000
0x031B=0x0000
0x031C=0x0000
0x031D=0x0000
0x031E=0x0000
0x031F=0x0000
0x0320=0x0000
0x0321=0x0000
0x0322=0x0000
0x0323=0x0000
0x0324=0x0000
0x0325=0x0000
0x0326=0x0000
0x0327=0x0000
0x0340=0x0000
0x0341=0x0000
0x0342=0x0000
0x0343=0x0000
0x0344=0x0000
0x0345=0x0000
0x0346=0x0000
0x0347=0x0000
0x0348=0x0000
0x0349=0x0000
0x034A=0x0000
0x034B=0x0000
0x034C=0x0000
0x034D=0x0000
0x034E=0x0000
0x034F=0x0000
0x0350=0x0000
0x0351=0x0000
0x0352=0x0000
0x0353=0x0000
0x0354=0x0000
0x0355=0x0000
0x0356=0x0000
0x0357=0x0000
0x0358=0x0000
0x0359=0x0000
0x035A=0x0000
0x035B=0x0000
0x035C=0x0000
0x035D=0x0000
0x035E=0x0000
0x035F=0x0000
0x0360=0x0000
0x0361=0x0000
0x0362=0x0000
0x0363=0x0000
0x0364=0x0000
0x0365=0x0000
0x0366=0x0000
0x0367=0x0000
0x0380=0x0000
0x0381=0x0000
0x0382=0x0000
0x0383=0x0000
0x0384=0x0000
0x0385=0x0000
0x0386=0x0000
0x0387=0x0000
0x0388=0x0000
0x0389=0x0000
0x038A=0x0000
0x038B=0x0000
0x038C=0x0000
0x038D=0x0000
0x038E=0x0000
0x038F=0x0000
0x0390=0x0000
0x0391=0x0000
0x0392=0x0000
0x0393=0x0000
0x0394=0x0000
0x0395=0x0000
0x0396=0x0000
0x0397=0x0000
0x0398=0x0000
0x0399=0x0000
0x039A=0x0000
0x039B=0x0000
0x039C=0x0000
0x039D=0x0000
0x039E=0x0000
0x039F=0x0000
0x03A0=0x0000
0x03A1=0x0000
0x03A2=0x0000
0x03A3=0x0000
0x03A4=0x0000
0x03A5=0x0000
0x03A6=0x0000
0x03A7=0x0000
0x0400=0x6081
0x0401=0x07FF
0x0402=0x07FF
0x0403=0x0000
0x0404=0x0000
0x0405=0x0000
0x0406=0x0000
0x0407=0x0000
0x0408=0x0000
0x0409=0x0000
0x040A=0x0000
0x040B=0x7FFF
0x040C=0x0080
0x040D=0x0000
0x040E=0x0000
0x040F=0x0000
0x0440=0x0020
0x0441=0x0000
0x0442=0x0000
0x0443=0x0000
0x0444=0x0000
0x0445=0x0000
0x0446=0x0000
0x0447=0x0000
0x0448=0x0000
0x0449=0x0000
0x044A=0x0000
0x044B=0x0000
0x044C=0x0000
0x044D=0x0000
0x044E=0x0000
0x044F=0x0000
0x0450=0x0000
0x0451=0x0000
0x0452=0x0000
0x0453=0x0000
0x0454=0x0000
0x0455=0x0000
0x0456=0x0000
0x0457=0x0000
0x0458=0x0000
0x0459=0x0000
0x045A=0x0000
0x045B=0x0000
0x045C=0x0000
0x045D=0x0000
0x045E=0x0000
0x045F=0x0000
0x0460=0x0000
0x0461=0x0000
0x0480=0x18A4
0x0481=0xC025
0x0482=0x58D7
0x0483=0xB768
0x0484=0xEF38
0x0485=0xD7D1
0x0486=0x8049
0x0487=0xD312
0x0488=0x21DB
0x0489=0xC924
0x048A=0x5521
0x048B=0xA3E3
0x048C=0x8E9C
0x048D=0x7619
0x048E=0x02CE
0x048F=0xA8D3
0x0490=0x8662
0x0491=0xC2CB
0x0492=0x76D7
0x0493=0x96A5
0x0494=0xC491
0x0495=0xB137
0x0496=0x2DAB
0x0497=0xC1EA
0x0498=0x4EB5
0x0499=0xB529
0x049A=0xFD97
0x049B=0xB338
0x049C=0x230C
0x049D=0x8CCE
0x049E=0x81F0
0x049F=0x320D
0x04A0=0x7119
0x04A1=0x81E9
0x04A2=0x2B4D
0x04A3=0x6A2B
0x04A4=0x9AAA
0x04A5=0xDED6
0x04A6=0xD846
0x04A7=0x4449
0x04C0=0x6A29
0x04C1=0x3366
0x04C2=0xDD8A
0x04C3=0x8879
0x04C4=0x7ED0
0x04C5=0x146E
0x04C6=0x233A
0x04C7=0xA520
0x04C8=0x11DD
0x04C9=0x4145
0x04CA=0x7CDF
0x04CB=0x505C
0x04CC=0x2A2C
0x04CD=0x977E
0x04CE=0x3215
0x04CF=0xFD6F
0x04D0=0x9F76
0x04D1=0x8602
0x04D2=0x42C1
0x04D3=0xD1BC
0x04D4=0x7F00
0x04D5=0x3308
0x04D6=0x4CA9
0x04D7=0xC2E1
0x04D8=0x4EF9
0x04D9=0x69E9
0x04DA=0xC393
0x04DB=0x6A45
0x04DC=0x8657
0x04DD=0x631F
0x04DE=0xC57A
0x04DF=0x0331
0x04E0=0x8D3D
0x04E1=0x85B4
0x04E2=0x254D
0x04E3=0xF87F
0x04E4=0x34C5
0x04E5=0xDAB2
0x04E6=0xB989
0x04E7=0x616D
0x0500=0x8FD6
0x0501=0x1408
0x0502=0xD141
0x0503=0x3C36
0x0504=0xF533
0x0505=0xF609
0x0506=0x8362
0x0507=0xFF44
0x0508=0x9970
0x0509=0xF867
0x050A=0x5E82
0x050B=0x0AB9
0x050C=0xDE08
0x050D=0xD110
0x050E=0xA838
0x050F=0xABCA
0x0510=0xB1F2
0x0511=0x7BFE
0x0512=0x4008
0x0513=0x662C
0x0514=0x7155
0x0515=0x6B80
0x0516=0x14D9
0x0517=0x4469
0x0518=0xE9EA
0x0519=0x64B1
0x051A=0x419D
0x051B=0xC598
0x051C=0xFA24
0x051D=0x1FA9
0x051E=0xFB16
0x051F=0x566A
0x0520=0x5124
0x0521=0x73C1
0x0522=0x3936
0x0523=0xDD3F
0x0524=0x01CA
0x0525=0xE854
0x0526=0xF10C
0x0527=0x8349
0x0540=0x8FC2
0x0541=0xBC86
0x0542=0xDEF6
0x0543=0x78AF
0x0544=0x012C
0x0545=0x92C0
0x0546=0x5F08
0x0547=0x7F71
0x0548=0x96B2
0x0549=0x4C88
0x054A=0x8383
0x054B=0xDB5D
0x054C=0xA131
0x054D=0xA497
0x054E=0xCC0D
0x054F=0x808A
0x0550=0x3452
0x0551=0x41AD
0x0552=0x1D70
0x0553=0x45D4
0x0554=0xD127
0x0555=0x1AE8
0x0556=0x80AB
0x0557=0x9024
0x0558=0x1143
0x0559=0x31C0
0x055A=0x3250
0x055B=0xCAF4
0x055C=0x7B40
0x055D=0xC09C
0x055E=0x2988
0x055F=0xAD42
0x0560=0x7568
0x0561=0x4AB1
0x0562=0xA4E1
0x0563=0x5CB4
0x0564=0xADA1
0x0565=0x9A02
0x0566=0xC802
0x0567=0x6DD9
0x0580=0x01C6
0x0581=0x3C28
0x0582=0x48DB
0x0583=0xA365
0x0584=0xC5BB
0x0585=0xB17C
0x0586=0x9E91
0x0587=0x0BF9
0x0588=0x5A69
0x0589=0x3F29
0x058A=0x710B
0x058B=0x62D9
0x058C=0x9544
0x058D=0x101C
0x058E=0x9149
0x058F=0x25C2
0x0590=0xD4F1
0x0591=0x5588
0x0592=0x95A1
0x0593=0x3362
0x0594=0x0B61
0x0595=0x4149
0x0596=0x278D
0x0597=0x79AD
0x0598=0x1CC8
0x0599=0x7870
0x059A=0xF48D
0x059B=0xFA6C
0x059C=0xDD0D
0x059D=0x3B08
0x059E=0x3853
0x059F=0x9671
0x05A0=0x2049
0x05A1=0xDE72
0x05A2=0x4D0D
0x05A3=0x0B06
0x05A4=0xD106
0x05A5=0x0F59
0x05A6=0xC013
0x05A7=0xB600
[reference_clocks]
sxt_ref_clk_mhz=40
sxr_ref_clk_mhz=40

Can you help me to check this ? I really need your help @Zack
Thank you

Hi @gundanfans,

Sorry, I missed your post somehow…
What LMS7002M revision are you using? Go to LimeLight & PAD tab and press Read button bellow Ver: Rev: and Mask:. Post Ver: Rev: and Mask:. numbers, please.

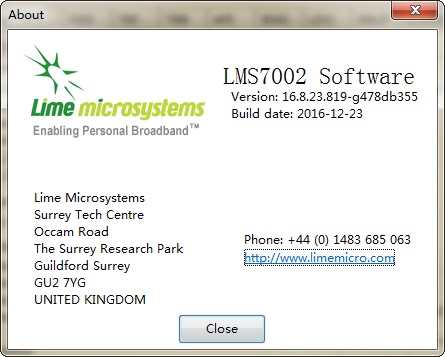

This is the LimeSuite version
LMS_version.

and Ver:7 Rec:1 Mask:0.

@Zack

Thanks

Hi @gundanfans,

Use LimeSuiteGUI from this package. Update gateware and firmware (just pay attention to the board version) too.
